제품 종류

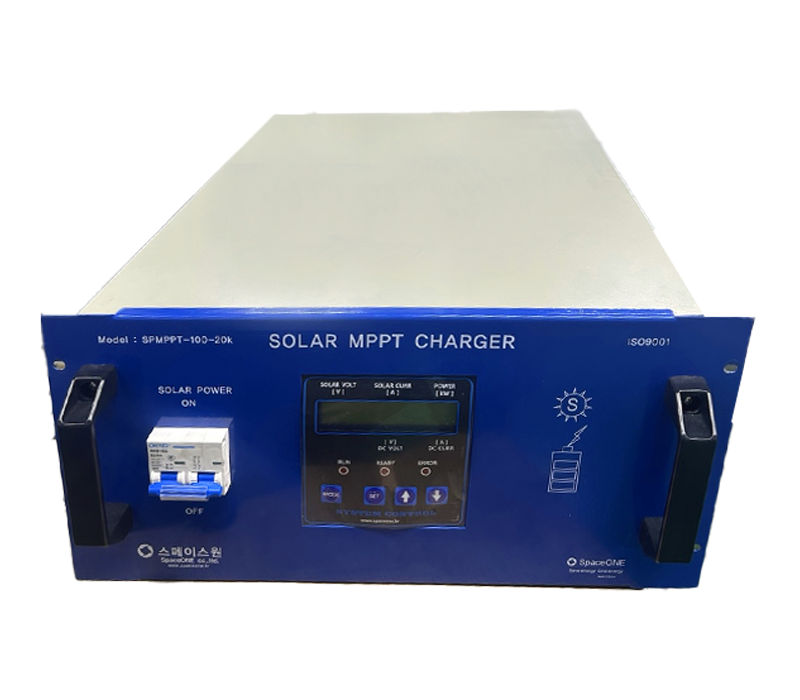

ESS MPPT (완성형)

교류 전원(380V)을 입력으로 받아서 다이오드 브리지 정류기를 통해 AC to DC로 변환한다. 정류 후 잔류 리플을 제거하기 위해 커패시터를 사용한다. 정류된 DC는 IGBT기반 PWM 스위칭 회로를 통해 제어하게되고 출력 전압 및 전류를 배터리 또는 부하에 적합하게 조정할 수 있다. 또 스위칭 신호의 고조파를 제거하여 순수한 DC 출력이 생성 가능하다.

  • 기능적요소

    교류정격 전압 380V,전류 25A, 3PHASE,60HZ
    직류정격 전압 125V,전류 DC100A(최대 120A)


    • *이 제품은 옵션 커스텀마이징이 가능한 제품입니다.*

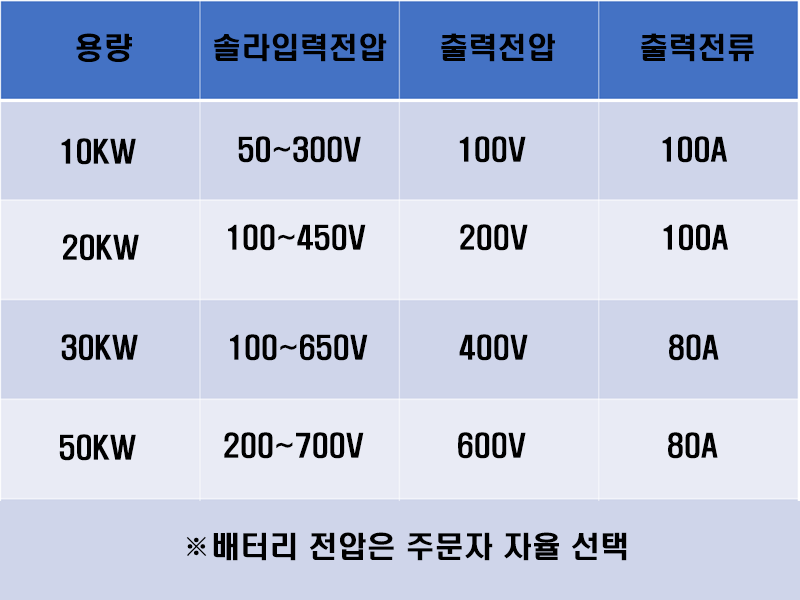

CATALOG
용량 솔라입력전압 출력전압 출력전류
10KW 50~300V 100V 100A
20KW 100~450V 200V 100A
30KW 100~650V 400V 80A
50KW 200~700V 600V 80A
※ 배터리 전압은 주문자 자율 선택

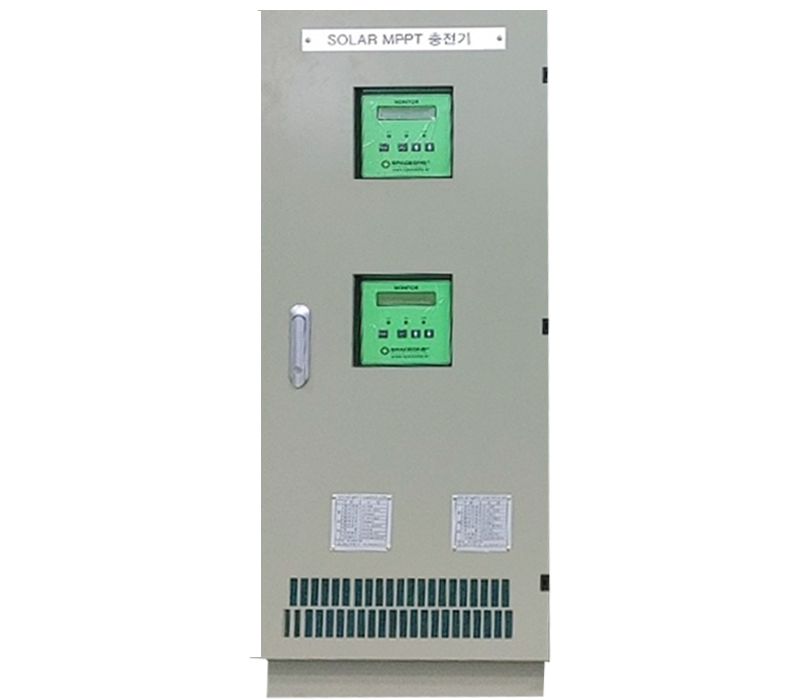

ESS MPPT (스택)

MPPT(Maximum Power Point Tracking)는 태양광 시스템에서 중요한 기능으로, 태양광 패널이 생성하는 전기의 효율적인 변환을 담당합니다. 태양광 패널은 환경에 따라 출력 전압과 전류가 달라지기 때문에, MPPT는 실시간으로 패널의 최대 전력 지점을 찾아 최적의 작동 점을 설정합니다. 이를 통해 전력 변환 효율을 극대화하고, 배터리 충전 효율을 높입니다. MPPT는 태양광 패널에서 생성된 DC 전력을 최적화하여 ESS(에너지 저장 시스템)에 저장하거나, 부하에 공급할 수 있도록 돕습니다. 결과적으로, MPPT는 태양광 발전 시스템의 성능을 극대화하고, 에너지 손실을 최소화하는 핵심 기술입니다.

CATALOG
용량 솔라입력전압 출력전압 출력전류
10KW 50~300V 100V 100A
20KW 100~450V 200V 100A
30KW 100~650V 400V 80A
50KW 200~700V 600V 80A
※ 배터리 전압은 주문자 자율 선택

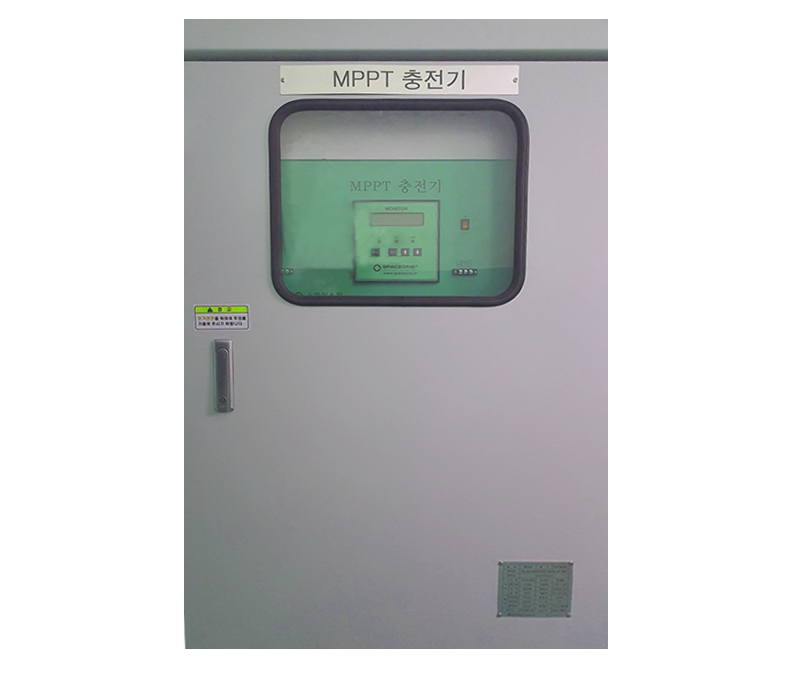

MPPT

솔라 MPPT 충전기는 배터리충전은 효율적으로 충전제어하기위한 장치이다. 솔라전력을 배터리 전압 충전 시 정전압(CV), 정전류(CC)제어하여 충전하는 장치이고, 양광 패널이 생성하는 전기의 효율적인 변환을 담당합니다. 태양광 패널은 환경에 따라 출력 전압과 전류가 달라지기 때문에, MPPT는 실시간으로 패널의 최대 전력 지점을 찾아 최적의 작동 점을 설정합니다. 이를 통해 전력 변환 효율을 극대화하고, 배터리 충전 효율을 높입니다. MPPT는 태양광 패널에서 생성된 DC 전력을 최적화하여 ESS(에너지 저장 시스템)에 저장하거나, 부하에 공급할 수 있도록 돕습니다. 결과적으로, MPPT는 태양광 발전 시스템의 성능을 극대화하고, 에너지 손실을 최소화하는 핵심 기술입니다.

용량 솔라입력전압 출력전압 출력전류
10KW 50~300V 100V 100A
20KW 100~450V 200V 100A
30KW 100~650V 400V 80A
50KW 200~700V 600V 80A
※ 배터리 전압은 주문자 자율 선택

MPPT

~~~~~~

  • 기능적요소

제품 규격표
