제품 종류

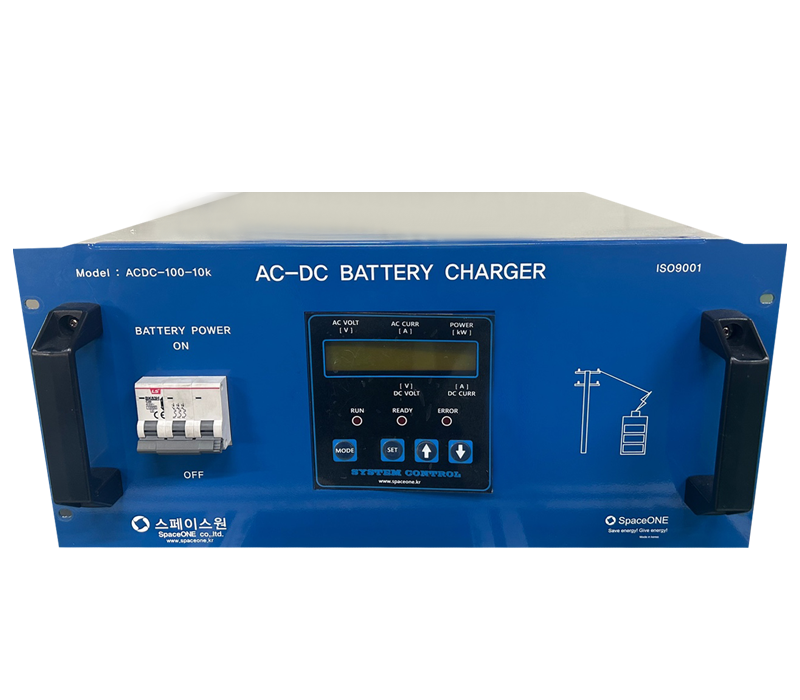

한전 AC-DC

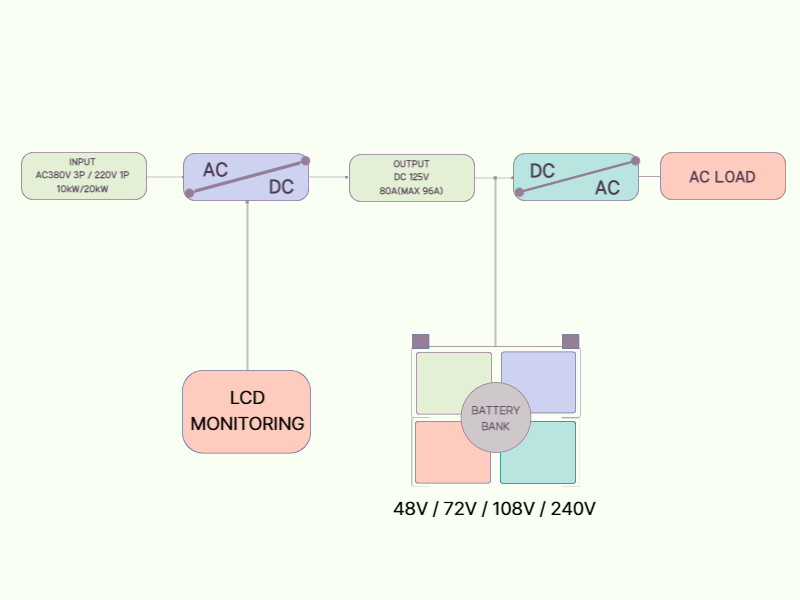

교류 전원(380V)을 입력으로 받아서 다이오드 브리지 정류기를 통해 AC to DC로 변환한다. 정류 후 잔류 리플을 제거하기 위해 커패시터를 사용한다. 정류된 DC는 IGBT기반 PWM 스위칭 회로를 통해 제어하게 되고 출력 전압 및 전류를 배터리 또는 부하에 적합하게 조정할 수 있다. 또 스위칭 신호의 고조파를 제거하여 순수한 DC 출력이 생성 가능하다.
-
기능적요소
교류정격 전압 380V, 전류 25A, 3PHASE, 60HZ
직류정격 전압 125V, 전류 DC100A(최대 120A)
| 항목 | 사양 |
|---|---|
| 입력전원 | AC 220V 1P / 380V 3P, 50/60Hz |
| DC출력전원 | 72V, 108V, 240V |
| DC전류용량 | 80A (Max 90A) |
| 출력전력 | 10kW/20kW/30kW |
| 효율 | 92% 이상 |
| 사용온도/습도 | -20℃ ~ +40℃ / 0~95% |
| 무게 | 30Kg |

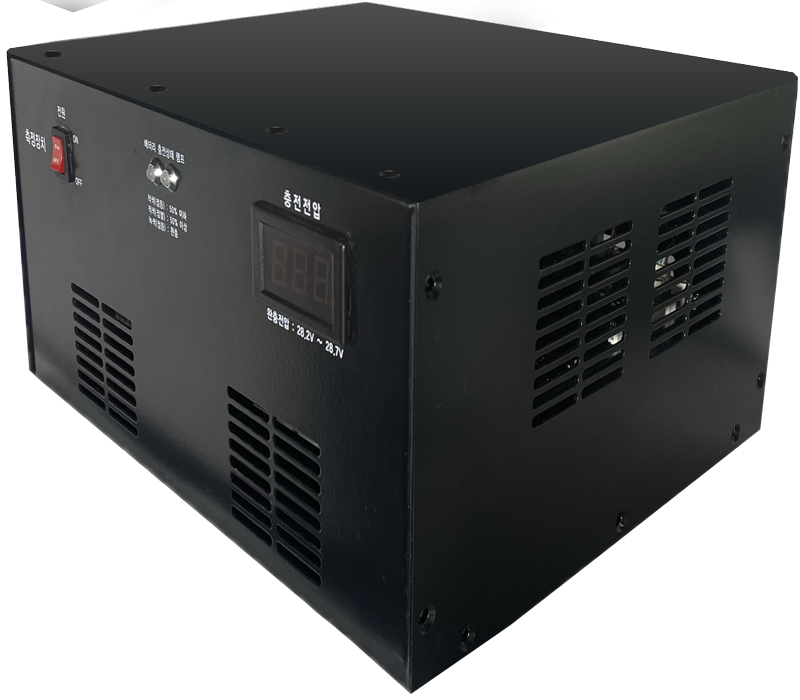

리튬 배터리 충전기
리튬배터리 충전기는 두 가지 주요 충전 단계인 상수 전류(CC)와 상수 전압(CV) 방식으로 안전하게 충전합니다.
-
기능적요소
BMS 워크업 기능
정전압·정전류·충전완료 후 정지 기능
충전상태 LED 표시
| 항목 | 사양 |
|---|---|
| 입력전원 | AC 220V 1P / 380V 3P |
| DC출력전원 | 72V, 108V, 240V |
| DC전류용량 | 80A (Max 90A) |
| 출력전력 | 10kW/20kW/30kW |
| 효율 | 92% 이상 |
| 온도/습도 | -20℃ ~ +40℃ |
| 무게 | 30Kg |
| 항목 | 사양 |
|---|---|
| 입력전원 | AC 380V 3P |
| 전력용량 | 20kW |
| 출력전원 | DC 240V 83A |
| 기능적요소 | 전압·전류 설정 가능 |

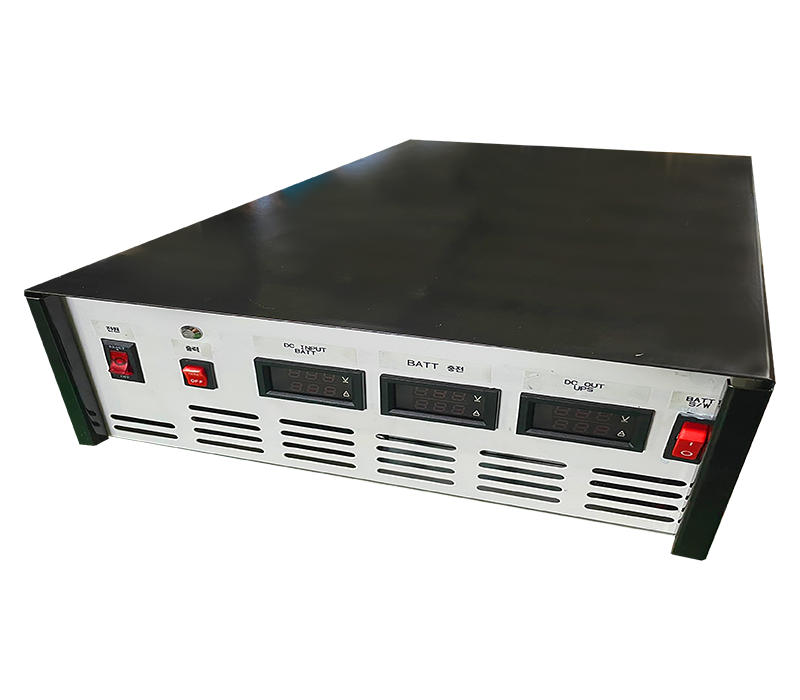

| 항목 | 사양 |
|---|---|
| 입력전원 | DC 72V |
| 출력전원 | DC 24V 20A |
| UPS 전원 | 지원 |
| 배터리 충전 | 지원 |
| 출력전압 조절 | 지원 |

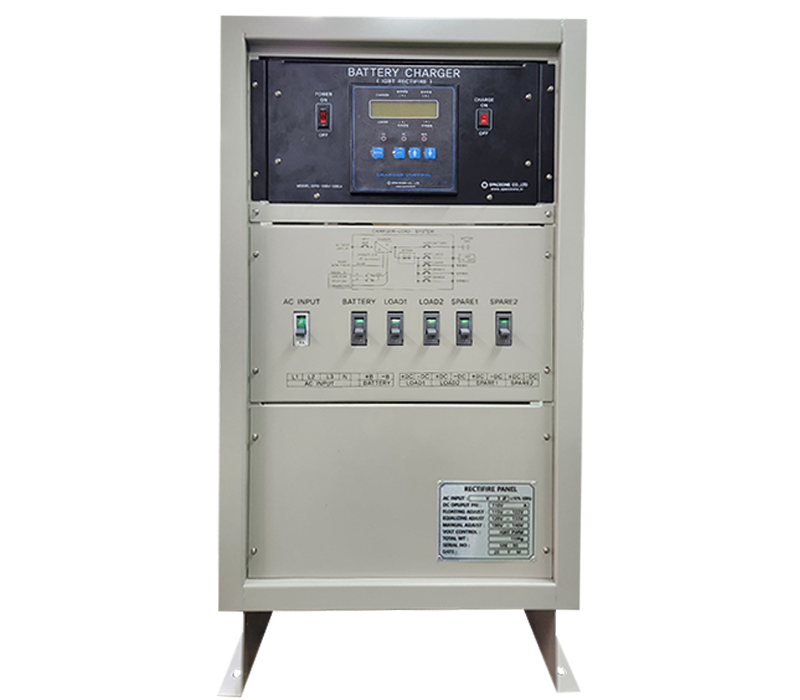

| 항목 | 사양 |
|---|---|
| 입력전압 | AC 380V 3P 4W |
| 입력주파수 | 50/60Hz |
| 입력전력 | 30A~100A |
| 출력전류 | 30A, 50A, 100A |
| 부동충전전압 | DC 115V ~ 122V |
| 균등충전전압 | DC 120V ~ 133V |
| 수동충전전압 | DC 100V ~ 140V |
| 최대전류 | 정격전류 × 120% |
| 제어방식 | CV, CC |
| 보호회로 | 과전압/저전압/과온도 |
| 효율 | ≥92% |
| 습도 | ≤95% |

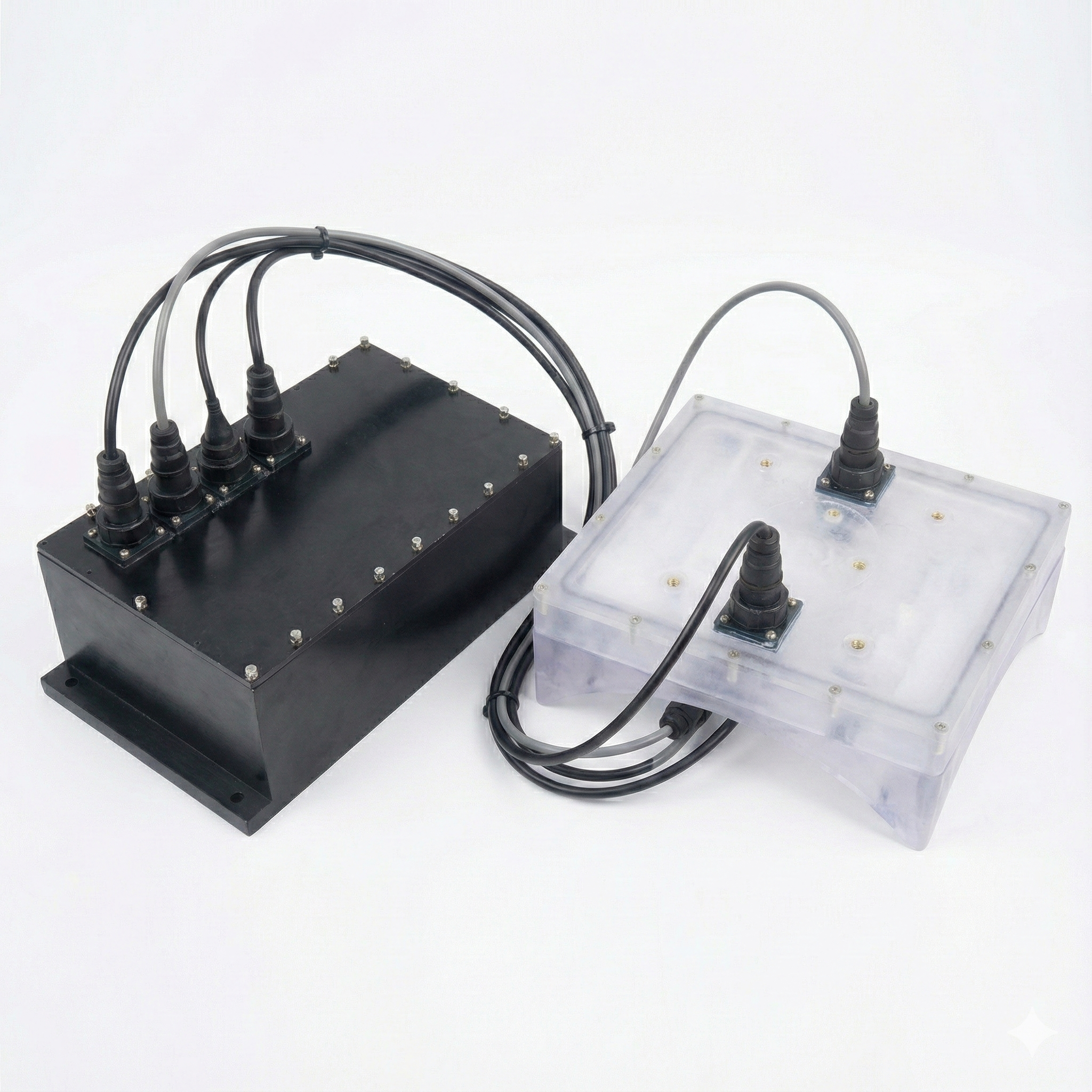

WPC 무선전력 제어장치
당사의 WPC 무선전력 제어장치는 WPC Qi 국제 규격을 만족하는 산업용 고출력 무선충전 솔루션입니다. 송신발진(TX)용 전력제어장치와 수신(RX)용 고주파정류회로, DC-DC컨버터, 전원공급 장치 및 배터리 충전출력 단을 통합적으로 갖추고 있습니다.
-
기능적요소

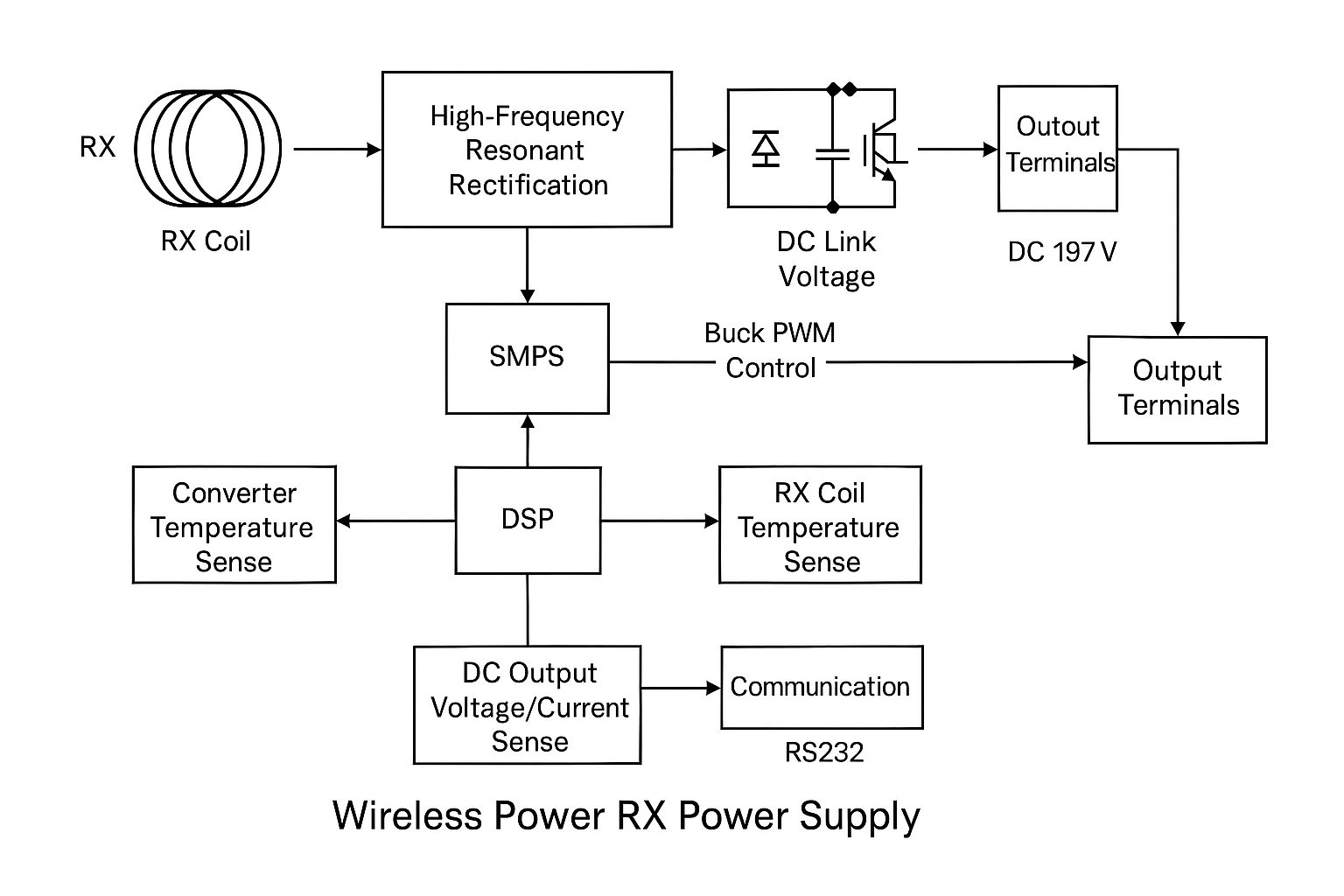

전력 변환 체인 : WPC QI RX 코일, 고주파 공진 정류기, DC Link, PWM
지능형 제어 : DSP, NTC 온도 센서, SMPS (고효율 WPC 전력 제어)

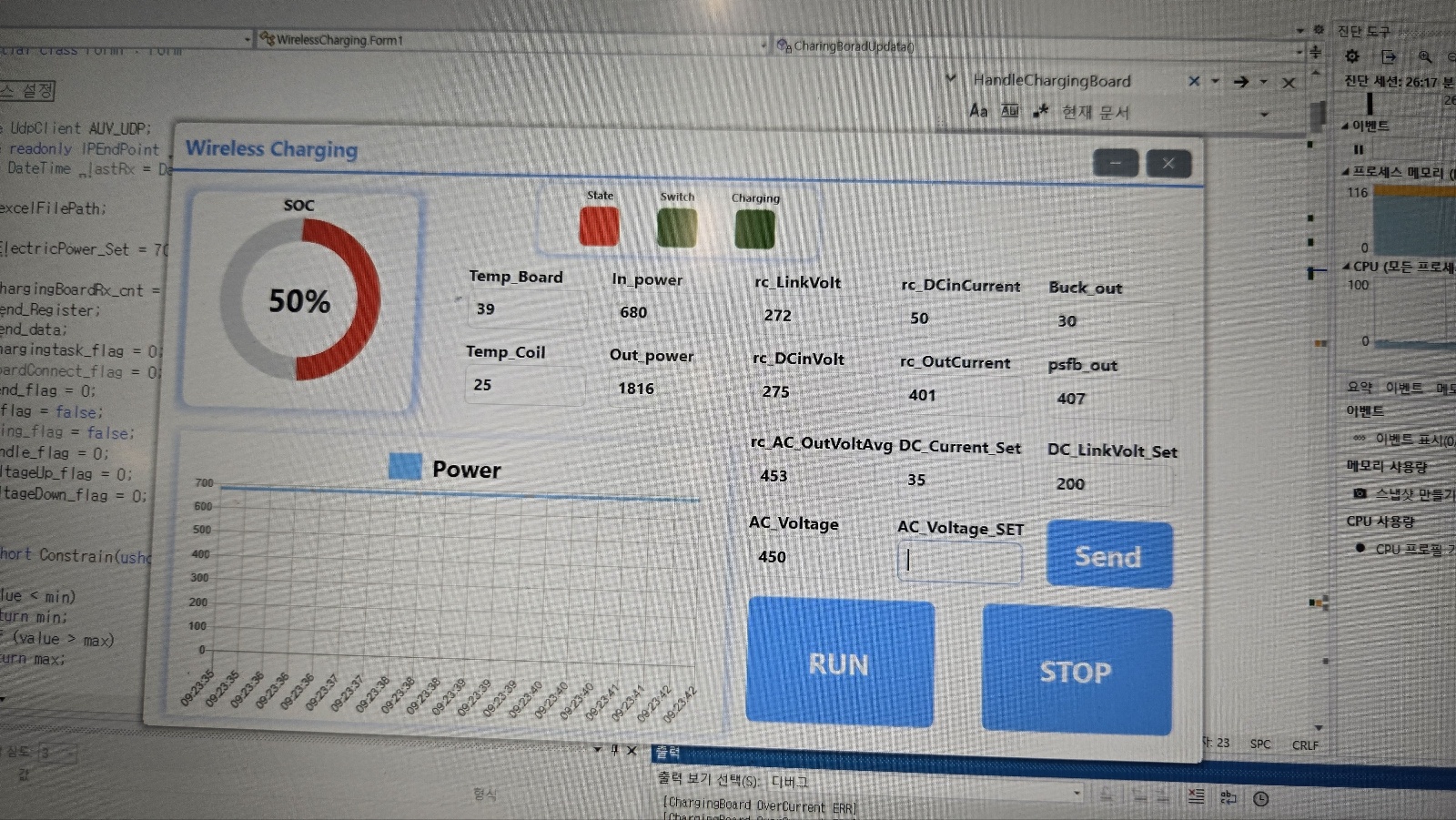

모니터링 & 통신 : 전압 전류 센싱, RS-232, 다중 보호 회로
"상세스펙은 카탈로그를 통해 확인할 수 있습니다."
